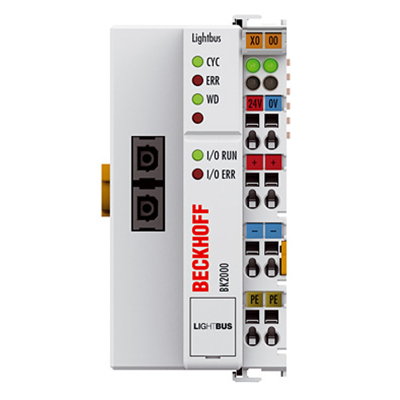

倍福Beckhoff BK2000, BK2010, BK2020 | Lightbus總線耦合器

發布者：譽為機電   發布時間：2019-07-11     點擊次數：205

       BK2000、BK2010 和 BK2020 總線耦合器用于連接 Lightbus 系統與電子端子排，這些端子排可以通過模塊化方式擴展。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。采用 BK2010 “經濟型”總線耦合器，可極為經濟地建立 I/O 連接，最多可連接 64 個數字量輸入/輸出端子模塊。
       通過K-bus 擴展技術，用“經濟增強型”總線耦合器 BK2020 最多可連接 255 個空間分布式總線端子模塊到一個總線耦合器中?！苯?jīng)濟增強型”系列耦合器支持所有 Beckhoff 系統總線端子模塊。每個從站可對多達 1020 個數字量信號和最多 128 個模擬量輸入和輸出通道進行配置。
       總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。第一個輸入/輸出信號占一個字節（LSB）的第一位，從左邊開始，依次排列?？偩€耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。
       Lightbus 系統是一種快速、安全的串行現場總線系統。Lightbus 采用環狀結構，在一個環路上最多可連接 254 個站。在數據傳輸方面采用了操作簡便的標準型光纖技術，性能優越。借助于一個優化的高效報文結構，Lightbus 可實現高用戶數據傳輸速率。32 位的用戶信息所需的傳輸時間為 25 μs。
       對模擬量 I/O、位置測量等復雜信號的處理 總線耦合器 BK2000 和 BK2020 可連接所有總線端子模塊。只要用戶將它們連接起來，處理模擬量輸入/輸出信號與處理其它種類的信號沒有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。
       模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用最佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式永久存儲這些設置。
       上電時，控制器自動完成所需設置。
       由于 Lightbus 采用了高速存取的方式，可以存取特定的 I/O 數據和僅對所需的數據進行讀或?qū)憽?shù)據按照所需的優先級進行交換，不會產生空耗。

BK2000、BK2010 和 BK2020 總線耦合器技術參數：

系統參數	Lightbus | BK2000, BK2010, BK2020
I/O 站數量	254
I/O 點數	16,192
數據傳輸介質	光纖導線: APF（塑料）光纖 (1,000 μm) 或 HCS 光纖(200 μ)
站點之間的距離	APF 光纖：45 m，HCS 光纖：300 m
數據傳輸速率	2.5 Mbaud
數據傳輸時間	對于 10 個模塊，每個模塊 32 位輸入、32 位輸出，0.26 ms（不包括 K-bus 運行時間）




技術參數	BK2000	BK2010	BK2020
總線端子模塊數量	64	64	64 (通過 K-bus 擴展可達 255)
現場總線的最大字節數	512 byte 輸入和 512 byte 輸出	32 byte 輸入和 32 byte 輸出	512 byte 輸入和 512 byte 輸出
數字量 I/O 信號	512 輸入/輸出	512 輸入/輸出	1,020 輸入/輸出
模擬量 I/O 信號	128 輸入/輸出	-	128 輸入/輸出
組態方式	通過 KS2000 或控制器
總線接口	2個標準光纖連接器 Z1000（塑料光纖），Z1010（HCS 光纖）
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA + (總 K-bus 電流)/最大 4, 500 mA	70 mA + (總 K-bus 電流)/最大 4, 200 mA	70 mA + (總 K-bus 電流)/最大 4, 200 mA
啟動電流	約 2.5 倍持續電流
建議保險絲容量	≤ 10 A
K-bus 供電電流	1,750 mA	500 mA	1,750 mA
電源觸點	最大 24 V DC / 最大 10 A
電氣隔離	500 Vrms (電源觸點/電源電壓/ Ethernet)
站點之間的距離	APF 光纖：45 m，HCS 光纖：300 m
重量	約 150 g	約 130 g	約 150 g
