| 倍福Beckhoff EtherCAT耦合器 EK1000 |
| 發布者：譽為機電 發布時間：2019-07-23 點擊次數：402 |

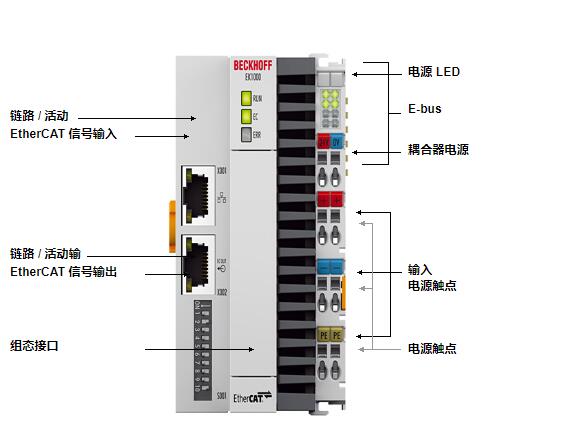

EK1000 | 可直接與交換機相連的 EtherCAT 耦合器
EK1000 耦合器用于將 EtherCAT 與 EtherCAT 端子模塊（ELxxxx）相連。一個站點由一個 EK1000 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 100BASE-TX 以太網的傳遞報文轉換為 E-bus 信號。另外，它還能夠在傳遞過程中處理 EtherCAT UDP 協議。耦合器通過上面的以太網接口與網絡相連。下面的 RJ 45 接口可用于在同一條電纜上連接其它 EtherCAT 設備。在 EtherCAT 網絡中，EK1000 耦合器可直接與交換機相連。耦合器 EK1100（用于 E-bus 組件）或 BK1120（用于 K-bus 組件）適合安裝在以太網信號傳輸 （100BASE-TX）過程中的其它位置。
德國倍福 EK1000 | EtherCAT 耦合器技術資料：
| EtherCAT 系統內的任務 | 將 EtherCAT 端子模塊（ELxxxx）與 100BASE-TX EtherCAT 網絡相連；可直接與交換機相連 |
| EtherCAT 端子模塊數量 | 最多 65,535 個 |
| I/O 信號類型 / 數量 | 無限 |
| 數據傳輸介質 | Ethernet/EtherCAT CAT5 電纜 |
| 站點之間的距離 | 100 m (100BASE-TX) |
| 協議 | EtherCAT, EtherCAT UDP |
| 延遲 | 約 1 μs |
| 數據傳輸率 | 100 Mbaud |
| 組態方式 | KS2000 軟件或通過 EtherCAT（ADS） |
| 總線接口 | 2 x RJ45 |
| 電源 | 24 V DC (-15 %/+20 %) |
| 輸入電流 | 70 mA +（總 E-bus 電流）/4 |
| E-bus 電流消耗 | 最大 2 A |
| 電源觸點 | 最大 24 V DC / 最大 10 A |
| 電氣隔離 | 500 Vrms (電源觸點/電源電壓/Ethernet) |
| 工作/儲藏溫度 | -25…+60 °C/-40…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 | IP 20/可變 |
